美國邁確METRIX智能振動開關技術參數

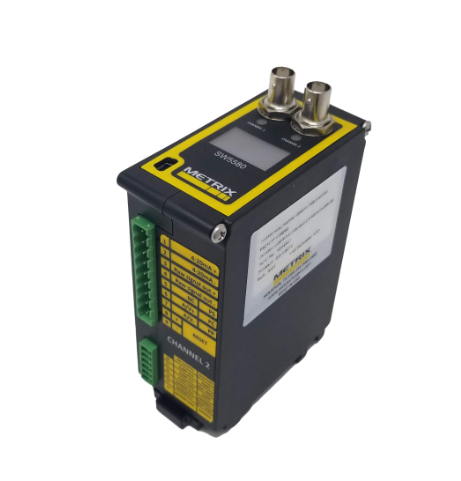

美國邁確METRIX智能振動開關SW5580智能振動開關和信號調理器接受多種傳感器的信號，包括加速度傳感器、速度傳感器和接近探頭系統。每個通道有兩個繼電器，可以訂購固態或機械干接點。繼電器功能是SW5580智能振動開關與5580智能信號調理器之間的主要區別。

這款振動開關和信號調理器專為旋轉和往復機械設計，可以配置為兩個通道，其輸出可按峰值或均方根單位進行縮放，并且適用于接近系統中的峰峰值單位。該設備安裝在DIN導軌上，易于安裝。SW5580使用單位增益放大器，可以在不失真的情況下將動態信號傳輸至另一個300米（1,000英尺），并且為每個通道提供4-20 mA輸出。

工業應用中的振動開關

美國邁確METRIX智能振動開關工業操作每天都會受到各種力量的作用。無論日子多么平凡，這些有時不可預測的力量可能會產生振動，這對即使是維護得設備也會造成破壞。振動開關會捕捉到這些信號，并為技術人員提供必要的測量數據，以提供早期警告和，如果需要，警報和危險信號。這個裝置使得在發生重大損壞之前可以關閉機器或停止操作成為可能。

SW5580的好處包括：

靈活性： 固態或機械干接點可以配置用于警報和危險警報，并且具有相關的時間延遲，繼電器可以設置為鎖定和非鎖定應用。兩個通道可以獨立配置以適應各種機械應用。

內部信號調理： 由于具有內部信號調理功能，SW5580振動開關可以提供動態信號到振動監測系統或距離達300米（1,000英尺）的 Patch Panel。4-20 mA輸出轉換為最大2公里的傳輸距離（至DCS、PLC或SCADA）。

METRIX智能振動開關該開關具有 mini-USB 接口，這使得為各種振動設備設置變得快速和簡單。免費的軟件進一步簡化了配置開關的過程，使其能夠在不同的應用中工作。從石油和天然氣，到制造業，到發電廠，都可以使用這個振動監測系統 (VMS) 來監控各種工業應用。

分步指南

The Metrix SW5580 可以通過幾個簡單的步驟進行設置：

使用迷你USB和軟件連接SW5580。

根據操作和感官輸入配置通道。

根據您的所需響應選擇繼電器（例如，報警級別、時間延遲、鎖定和非鎖定等）。

隨著時間的推移，優化您的數據并根據需要進行調整。

METRIX智能振動開關這款來自Metrix的振動開關比市場上的許多其他開關功能更強大，非常適合有特殊要求的應用。無論您是將安裝好的加速度計、速度傳感器還是接近系統與SW5580一起使用，您都會發現您沒有錯過機器振動行為模式的重要變化。

特點：

雙通道模塊，啟用一個或兩個通道

現場可配置的全量程范圍

現場可配置繼電器電平和時間延遲

字段可選輸入類型和輸出比例單位

現場可重構帶通濾波器

降低機架安裝顯示器成本的替代方案

在長距離（300米或1000英尺）上傳送動態信號

將加速度計、速度傳感器或接近探頭系統接口到PLC、DCS或其他4-20 mA輸入監測設備

提供與振動水平成比例的4-20 mA輸出

傳感器/電纜輸入狀態指示燈（綠色/紅色 LED）

報警狀態指示燈（閃爍的黃色/紅色LED）

分析設備用BNC連接器

METRIX智能振動開關應用：

工業風扇

離心式壓縮機

往復式壓縮機

電機和泵

發電機

離心機

天然氣/柴油發動機

渦輪機

和其他工業機械
