日本綠測器midori傾斜角度電位器技術參數

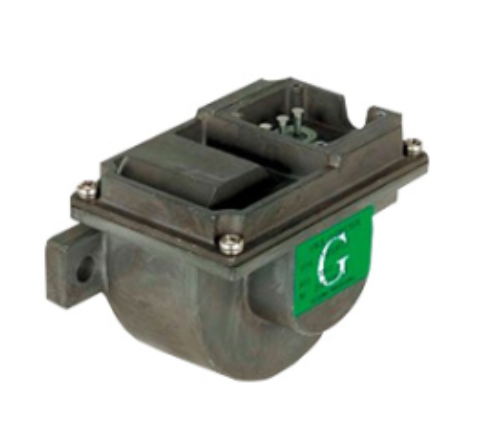

日本綠測器midori傾斜角度電位器 74 系列

特征 防滴擺動式（油浸式）

全電阻值 0.5kΩ

有効傾斜角 110°（逆時側 95°以上、順時側 10°以上）

綜合精度 ±1%

額定功率 0.33W／50℃

尺寸 80x50x60mm

起重機和升降車：吊臂的上升/下降角度控制

大壩閘門：開啟和關閉的角度控制

汽車渡輪：閘門的開啟和關閉角度控制

日本綠測器Midori傾斜角度電位器主要有基于磁阻效應的 Blue Pot 和基于霍爾效應的 Orange Pot 兩種，其工作原理如下：

Blue Pot 系列：該系列傾斜角度電位器由磁気抵抗素子（磁阻元件）和マグネット（磁鐵）組成。通過將磁鐵與傾斜角度電位器的旋轉軸直連，當軸發生傾斜旋轉時，磁鐵也隨之移動。磁阻元件有三個端子，其內部電阻會因磁鐵產生的磁場變化而改變。Midori傾斜角度電位器在磁阻元件兩端施加電壓，隨著磁鐵位置的變化，磁阻元件中點的電位也會發生變化，從而在端子間輸出不同的電壓，實現將傾斜角度這一機械量無接觸地轉換為電信號。

Midori傾斜角度電位器Orange Pot 系列midori.co.jp：此系列電位器利用霍爾 IC 和磁鐵的組合來工作?；魻?IC 集成了霍爾元件、放大電路和溫度補償回路。當與傾斜角度電位器旋轉軸相連的磁鐵發生位置變化時，作用在霍爾元件上的磁束密度改變，根據霍爾效應，霍爾元件會產生與磁束密度變化成比例的電壓變化，該電壓經過內部放大電路放大后輸出，從而反映出傾斜角度的變化。
